電控箱
WR1904電氣控制器
WR1904電氣控制箱用于自動控制一套由U-※※AL環式電動潤滑泵與補脂泵組成的干油潤滑系統，即在WDEA-2E電控箱的基礎上增加了補脂自動控制部分，能對系統中的供油點實現自動供油，供油完成后，自動停止，油箱中液壓位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。
Inquiry
控制箱能發出“供油時間延長”、“油箱液位低”、“超負荷運轉”三種故障信號，沒有一組外部節點，可向主機或主控室發送潤滑系統運轉狀況（停止、運轉、故障）信號。

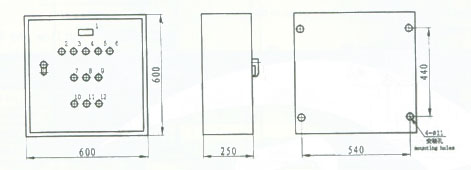

外觀與外形尺寸
| 序號 | 符號 | 標牌說明 | 序號 | 符號 | 標牌說明 |
| 1 | JS | 計數器 | 7 | 30GF2 | 加油泵啟動 |
| 2 | 30GA | 電源 | 8 | 30GF3 | 超負荷運轉 |
| 3 | 30GC | 加油泵工作 | 9 | 3-88GA | 加油泵啟動 |
| 4 | 30GB | 運轉 | 10 | 3-30GF | 故障復位 |
| 5 | 30GS | 停止 | 11 | 3-88G | 任意運轉 |
| 6 | 30GF1 | 供油時間延長 |
